485信號如何實現無線傳輸
發布時間：2025-06-19瀏覽次數：480 次
利用達泰無線通訊模塊可以實現485信號的無線傳輸，本質是通過串口信號與無線信號的協議轉換完成數據傳輸或協議適配。
一、硬件連接與配置
1. 發送端（主站側）
接線：
將PLC/儀表的485輸出端（A+、B-）接入DTD434M模塊的485 A（黃線）、485 B（藍線）端子。
防錯設計：模塊自帶接線端子防反插卡扣，確保級性正確（達泰模塊內部已集成120Ω終端電阻）。
供電：
接入 9~24V電源，紅線接VCC，黑線接GND。
2. 接收端（從站側）
相同方式連接目標設備（如觸摸屏、DCS系統）的485接口。
二、無線組網拓?fù)?/span>
組網模式 | 配置方法 | 適用場景 |
點對點 | 1臺發送模塊 + 1臺接收模塊 | 單臺PLC控制遠程閥門 |
點對多點 | 1主模塊 + N從模塊（節點） | 中控室采集10個電表 |
通過以上步驟，可快速將有線485系統升級為無線網絡，節省布線成本60%以上，并解決移動設備（如堆取料機、AGV）的通信難題。

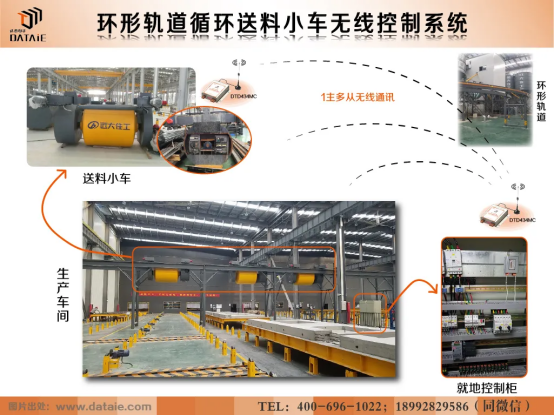

無線通信方案如下：
掃描二維碼關注“PLC無線通訊方案” DTD110HF 你想要的工業無線通訊方案都能找到
