PLC系統的接地注意事項

良好的接地是保證PLC可靠工作的重要條件，可以避免偶然發生的電壓沖擊危害。正確選擇接地點，完善的接地系統是PLC控制系統抗電磁干擾的重要措施之一。
1、接地的目的是為了安全和抑制干擾！
PLC控制系統的地線包括系統地、屏蔽地、交流地和保護地等。接地系統混亂對PLC系統的干擾主要是各個接地點電位分布不均，不同接地點間存在地電位差，引起地環路電流，影響系統正常工作。例如電纜屏蔽層必須一點接地，如果電纜屏蔽層兩端A，B都接地，就存在地電位差，有電流流過屏蔽層，當發生異常狀態如雷擊時，地線電流將更大。

此外，屏蔽層、接地線和大地有可能構成閉合環路，在變化磁場的作用下，屏蔽層內又會出現感應電流，通過屏蔽層與芯線之間的耦合，干擾信號回路。若系統地與其他接地處理混亂，所產生的地環流就可能在地線上產生不等電位分布，影響PLC內邏輯電路和模擬電路的正常工作。PLC工作的邏輯電壓干擾容限較低，邏輯地電位的分布干擾容易影響PLC的邏輯運算和數據存儲，造成數據混亂、程序跑飛或死機。模擬地電位的分布將導致測量精度下降，引起對信號測控的嚴重失真和誤動作。

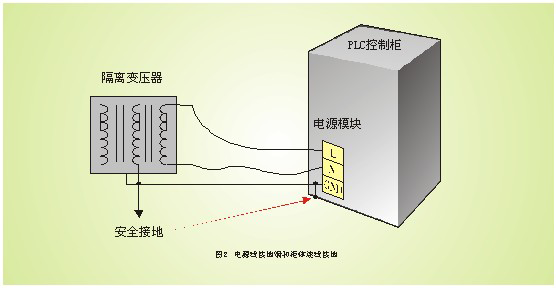

2、安全地或電源接地：
將電源線接地端和柜體連線接地為安全接地。如電源漏電或柜體帶電，可從安全接地導入地下，不會對人造成傷害。

3、系統接地：
PLC控制器為了與所控的各個設備同電位而接地，叫系統接地。
注意，接地電阻值不得大于4 Ω，一般需將PLC設備系統地和控制柜內開關電源負端接在一起，作為控制系統地。

4、信號與屏蔽接地：
a) 一般要求信號線必須要有惟一的參考地即“單點接地”，屏蔽電纜遇到有可能產生傳導干擾的場合，也要在就地或者控制室唯一接地，防止形成“地環路”。
b) 信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地；
c) 多個測點信號的屏蔽雙絞線與多芯對絞總屏蔽電纜連接時，各屏蔽層應相互連接好，并經絕緣處理，選擇適當的接地處單點接點。
