電廠輸煤卸料車改造無線方案

編輯：XK

文案：沈拓

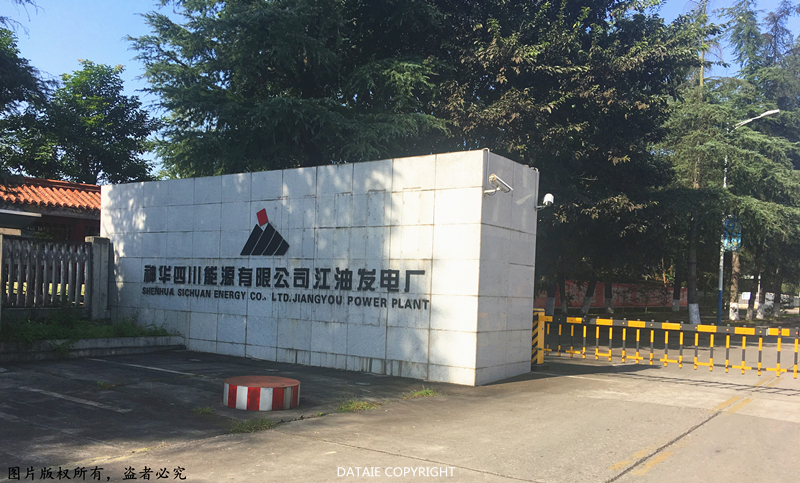

神華四川能源有限公司江油發電廠始建于1958年，是神華四川能源有限公司全資分公司。廠址位于李白故里江油市，距離江油城區3公里，東鄰寶成鐵路，西臨涪江，廠區占地面積近200公頃。江油發電廠作為西南地區出現較早的火力電廠，先后經歷了四期建設工程，第一期工程為2×12MW機組，已關停；第二期工程為4×50MW高溫高壓機組，已于2006年底關停；第三期擴建工程為進口法國ALSTEM公司的2×330MW火電機組，先后于1990年和1991年并網發電，年均發電量約25.8億kWh。江油發電廠主要負責兩臺330MW機組的生產、運營管理，同時負責神華巴蜀江油燃煤發電有限公司兩臺300MW機組的生產、運營管理，全廠總裝機容量1260MW，固定資產60多億元。是四川電網主力發電廠、四川電網220KV、500KV重要的電源支撐點。

西安達泰電子有限責任公司 卸料車無線傳輸裝置 電廠改造 卸料車無線方案 plc無線通訊 無線通訊實例 DTD122H

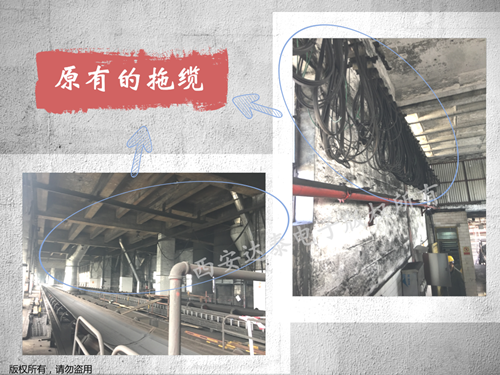

鑒于現有的拖纜系統控制電纜抗拉強度低易拉斷、電纜長期裸露在外，工作環境異常惡劣，現場粉塵度高，磨損和腐蝕很嚴重， 絕緣遭到破壞，極易造成安全生產事故。同時經常大量地更換有關電纜又造成每個季度的更換費用達到數萬之巨，維護起來非常困難。若導致生產停頓，則會給發電企業和用電企業帶來更大的損失。

現要將3條卸料車生產線的信號傳輸全部改造為無線信號傳輸裝置。取消卸料車現有的拖纜，安裝三套無線傳輸裝置，主從站分別安裝在輸煤程控PLC就地遠程站和119CX、219CX及005CX卸料車上，滿足卸料車與輸煤程控PLC系統之間信號交換的需要。

西安達泰電子有限責任公司 卸料車無線傳輸裝置 電廠改造 卸料車無線方案 plc無線通訊 無線通訊實例 DTD122H

每個系統的通訊距離都在300米左右，沒有障礙物，但現場干擾較為嚴重，需要考慮到無線傳輸裝置的穩定性和技術支持等保障。

119CX和219CX卸料車系統無線裝置設計與安裝：

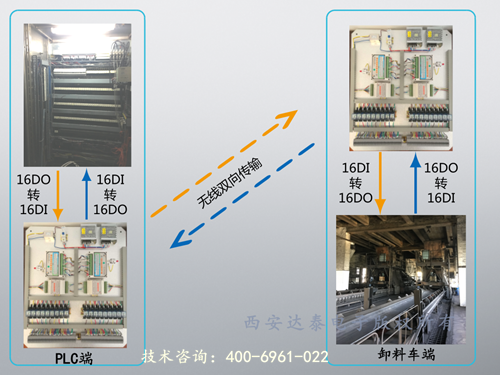

在考慮到DI和DO的點數在不低于20%裕量的基礎下，將采用兩組DTD122HC-88 雙向8通道無線通訊終端作為該裝置核心，最后每套裝置將提供16路輸入+16路輸出控制信號。

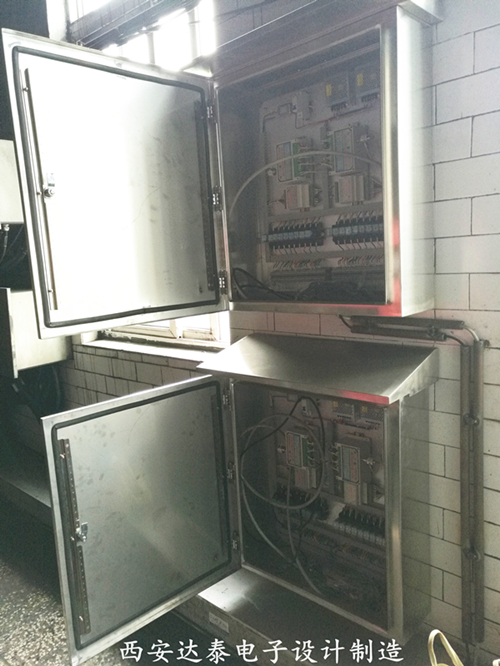

在現場安裝中，由于119CX和219CX卸料車的PLC控制柜是并排放置在一起，并且119CX卸料車PLC控制柜的輸出信號分別在PLC05-1和PLC05-2柜子中。因此119CX和210CX卸料車的PLC控制柜端的無線信號傳輸裝置被上下放置在一起，便于接入PLC控制柜中的信號。

西安達泰電子有限責任公司 卸料車無線傳輸裝置 電廠改造 卸料車無線方案 plc無線通訊 無線通訊實例 DTD122H

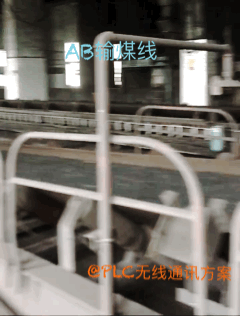

現場圖片▼

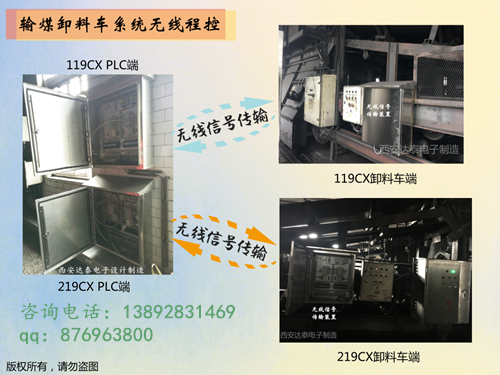

119與219卸料車現場方案圖片 ▼

005CX卸料車系統無線裝置安裝及設計：

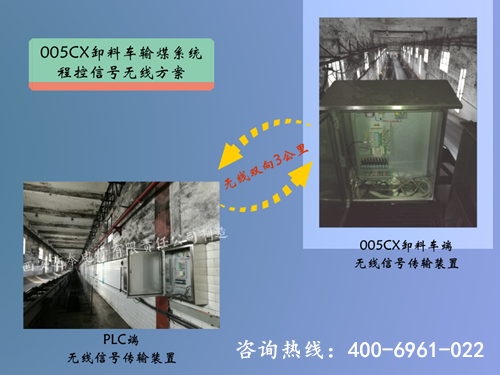

005CX卸料車系統的需求及工作原理都與119和219卸料車的原理相似，唯一區別在于輸出和輸入的信號變少。這里省略005CX系統的方案。

西安達泰電子有限責任公司 卸料車無線傳輸裝置 電廠改造 卸料車無線方案 plc無線通訊 無線通訊實例 DTD122H

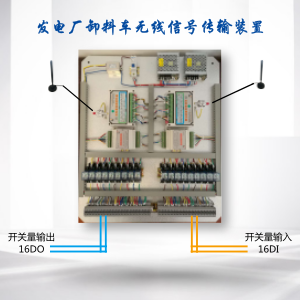

DTD122HCY多路開關量無線信號傳輸裝置采用工業標準防水機箱底板，不銹鋼防塵防爆外殼。該裝置將智能控制器管理，無線數據終端與信號采集處理系統相結合實現卸料車的無線遠程控制；提供多路無源觸點信號輸入和遠端繼電器常開觸點輸出；該裝置是成對使用的,由于是雙向信號傳輸，因此該裝置不分收發。使用過程中不需要二次編程，也沒有運行費用，設備維護簡單，幫電廠解決卸料車工作成本大的問題。

1. 節約生產成本

原來三條輸煤生產線數千米的拖纜被拆除，免去了一年多次更換拖纜的費用。

無線傳輸裝置自身功率僅有數十瓦，每年電費將節省近數萬元。

西安達泰電子有限責任公司 卸料車無線傳輸裝置 電廠改造 卸料車無線方案 plc無線通訊 無線通訊實例 DTD122H

2. 提高生產效率

不會因為更換拖纜而擱置生產線

不用擔心現場因粉塵較多造成的信號不穩定的情況出現

西安達泰專注工業無線通訊15年的經驗+嚴格的生產工藝和出廠檢驗+一批具有豐富經驗的工程技術人員的技術支持，為裝置的可靠性運行提供了強有力的保障

西安達泰電子有限責任公司 卸料車無線傳輸裝置 電廠改造 卸料車無線方案 plc無線通訊 無線通訊實例 DTD122H

3. 大多數電廠的選擇

西安達泰的無線通訊產品，已應用在國內外多個電廠。運行穩定，形成重要口碑優勢。

以下是部分電廠用戶應用實例：

◆ 湖南益陽電廠，泵房到控制室混合信號雙向傳輸，500米，2016

◆ 濱州魏橋電廠，卸料車和PLC的無線通訊，3公里，2015

◆ 西安渭河電廠，堆取料機無線監測，2公里，2014

◆ 寶鋼集團余能電廠，分布機組轉爐煤氣流量監測，1公里

◆ 貴州省黔西中水發電廠，分散式機械故障監測，500米

◆ 中國東方電氣集團有限公司，兩臺PLC之間的無線傳輸，1公里

◆ 華能臨沂發電有限公司，蓄水池無線控制水泵啟停，3公里

◆ 陜西渭南熱電廠，蓄水池水位監控及遙控水泵啟停，3公里

◆ 大唐彬長電廠，蓄水池遙控水泵啟停，2公里

◆ 廣東云浮發電廠，廠內水池水位監測，500米

◆ 巴基斯坦電廠項目，分散式機械故障報警，1公里

◆ 華潤電力賀州公司，電力儀表到DCS系統，200米，2016

◆ 華潤電力投資有限公司河北滄州分公司，卸料車PLC之間無線通訊，600米，2016

◆ 華潤電力湖北宜城分公司，多點信號傳到DCS系統，2公里，2017

◆ 大唐保定熱電廠8期工程改造項目，PLC之間無線通訊，500米，2017

◆ 山西大唐國際臨汾熱電廠，現場多個儀表無線485組網，50米，2017

◆ 太原市汾源供水設備有限公司，臺達PLC和臺達觸摸屏的通訊，50米，2017

◆ 國電投朝陽燕山湖發電有限責任公司,兩臺水泵與組態王之間通訊，500米，2017

◆ 重慶大唐國際彭水水電開發有限公司，開關量信號無線通訊，500米，2015

◆ 大唐株洲熱電廠，儀表信號無線通訊，1公里，2014

◆ 國電懷安熱電廠，雙向水位水泵控制，5公里，2014

◆ 國點福州江陰發電廠，卸料車和PLC無線通訊，200米，2014

◆ 印度某電廠項目，水池液位信號檢測，3公里，2016

【點擊下載】詳細電廠卸料車無線信號傳輸方案.pdf
