車輛檢修庫智能防誤入系統（福州東車輛段項目簡報）
★ 特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。
■ 企業背景
福州東車輛段位于福建省福州市晉安區東三環路728號，隸屬于中國鐵路南昌局集團有限公司，擔負著福建境內所有貨運列車的檢修任務。始終堅持用戶至上，用心服務于客戶，堅持用自己的服務去打動客戶，主要經營鐵路車輛維修；自有機車租賃、報廢機車解體、廠礦自備機車維修、廠礦自備車維修、改造和槽車罐體大中修、自有車輛維修、車輛輪對新組裝；設備制造和維修；機械加工；車輛保潔；車輛配件制造，公司秉承“保證一流質量，保持一級信譽”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優質的服務。
西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線io模塊,維修庫安全智能化,開關量信號傳輸,遠程通訊模塊,無線傳輸方案
■ 客戶需求及無線改造方案
在火車或動車檢修庫，為了避免機車過入作場發生安全隱患，因此用戶要對機車的駛入駛出狀態進行遠程的檢測，確保其他檢修車輛不會誤入。由于現場環境復雜，距離遠，若采用有線方式施工成本高，維護難，故考慮采用無線通訊的方式完成。因為現場存在大量對講機的使用，以及附近其他信號站的設立，都導致無線設備的投入和穩定運行難上加難。因此用戶特別委托西安達泰PLC無線通訊專家團隊來解決這一問題。
西安達泰電子PLC無線通訊專家團隊給出了如下的解決方案
根據現場情況，采用一套DTD110HUY[開關量信號無線傳輸模塊]來實現遠程防止火車動車誤入安全區域。該設備的傳輸方式為全數字無線加密傳輸，對原有頻段進行加密處理，不會受到同頻段設備影響，抗干擾能力增強，提高了無線傳輸?shù)姆€(wěn)定性。 當有機車進入檢修庫時，觸發現場的接觸器，通過在檢修庫（也就是安全區域）安裝的DTD110HUY-T[開關量信號無線傳輸模塊]發射端，對現場接觸器的開關量信號進行采集，然后通過無線加密的傳輸方式將信號傳輸給2公里外的火車停靠點。在火車停靠點的現場安裝DTD110HUY-R[開關量信號無線傳輸模塊]接收端，配有聲光報警燈。當接收到信號后，觸發聲光報警器紅燈亮，提示其他機車不得進入檢修庫；當檢修庫的機車駛出后，聲光報警器綠燈亮，提示檢修庫無車輛，遠端火車停靠點的機車可以進入。通過本方案簡單有效的防止火車動車誤入安全區域所帶來的安全隱患。
西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線io模塊,維修庫安全智能化,開關量信號傳輸,遠程通訊模塊,無線傳輸方案
現場圖片 ▼
■ 無線方案的好處
1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。
2. 安裝簡單，使用方便：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。
3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，所以可以保證數據的安全和可靠性。生產的產品通過ISO9001質量產品體系認證
4. 無運行費用：后期在使用過程中，不需要支付任何無線設備運營費用。
5. 無后期費用：不插卡，后期沒有運行費用，傳輸距離大于50公里
6. 完備的售后服務： 具有18年工業現場調試經驗的無線通訊專家團隊，為產品提供最可靠的技術支持與售后服務。
西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線io模塊,維修庫安全智能化,開關量信號傳輸,遠程通訊模塊,無線傳輸方案
■ 產品介紹

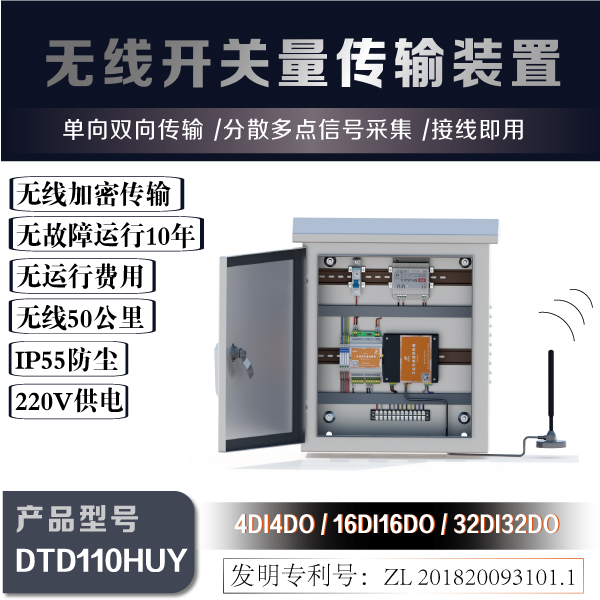

◆ 達泰1系開關量無線傳輸裝置-DTD110HUY
達泰1系[無線開關量傳輸模塊]-DTD110HUY，可以直接代替有線進行點對點的開關量信號傳輸。[無線傳輸模塊]無需編程，運用全數字無線加密傳輸方式保證數據安全可靠，有效傳輸距離50KM，后期無運行費用，配置防雨機箱，防護等級IP55。傳輸單向開關量信號，發射端裝置提供1-4路開關量信號（信道數可定制）輸入，接收端裝置提供1-4路開關量信號（信道數可定制）輸出，發射端與接收端成套使用。[無線io模塊]發射端可接入開關量信號，例如，浮球開關，PLC的IO口等設備；輸出端可接入數顯表，DCS，PLC等設備。在使用時，外接220V電源并接入對應信號線即可實現開關量信號的無線通訊。
西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線io模塊,維修庫安全智能化,開關量信號傳輸,遠程通訊模塊,無線傳輸方案
■ 成功案例
? 齊齊哈爾四達鐵路設備有限責任公司,1KM,2008
? 福州東車輛段火車動車檢修庫，防止機車車輛過入作場安全防護，2KM，2018
? 大洋泊車股份有限公司，三菱FX3u-PLC之間數據無線傳輸，200米，2019
? 吉安縣溫氏畜牧有限公司，農場溫濕度監測，2017年
? 湖北遠程鐵道科技有限公司，PLC之間無線通訊，500米，2019
? 上海豐網輸送系統有限公司，西門子PLC無線通信，500米，2019
? 蘭州運通鐵路科技有限責任公司，2019
西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線io模塊,維修庫安全智能化,開關量信號傳輸,遠程通訊模塊,無線傳輸方案
■ 相關案例
【點擊下載】車輛段檢修庫防誤入安全防范無線系統（福州東車輛段項目簡報）.pdf
【點擊下載】西安達泰電子簡介及部分行業合作用戶V2.0.pdf
【點擊進入】攪拌站送料斗無線通訊系統(郴州遠大住工項目簡報）
詳細方案說明及產品簡介，請直接向技術人員索取資料
