一、無線PPI網絡組成

在實際系統中，人機界面與PLC不在一起，中心計算機一般放置在控制室，而PLC安裝在現場車間，二者之間距離往往從幾十米到幾公里。如果布線的話，需要挖溝施工，比較麻煩，這種情況下比較適合采用無線通信方式。

西門子PLC專用無線數據終端DTD434M，內嵌RS232/RS485雙接口， DTD434M能與西門子PLC、組態軟件、人機界面、觸摸屏、智能儀表等工控產品組成無線測控網絡，實現西門子無線PPI協議、無線MODBUS協議的組態，為工業測控領域提供了中短距離無線通信的低成本解決方案，大大節省了系統集成商現場調試和售后維修服務的費用。

DTD434M工業級無線數據通信終端可以直接替代RS232\RS485等傳統有線方案，徹底解決有線方案施工繁瑣、設備后期維護成本高難題。

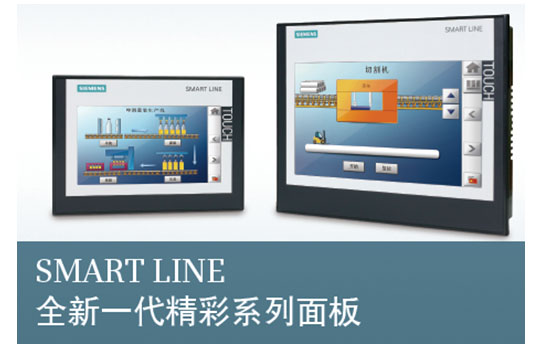

二、Smart Line觸摸屏做為PPI通訊的主站

(1) 安裝觸摸屏軟件

(2) 創建測試畫面

(3) 創建通訊連接

(4) 選擇設備進行傳送

(5) 進入觸摸屏運行狀態

三、西門子PLC實現PPI從站

(1) 測試IO： 當觸摸屏上的M0.0按鍵按下時，Q0.1立即吸合，同時Q0.1的狀態返回到觸摸屏上；當PLC的I0.0-I0.3接通時，觸摸屏界面上的I0狀態燈也同時點亮。

(2) 設置從站通信端口參數： 從站地址：2，波特率  ：19200，通信方式：8 E 1

(3) 下載S7_200測試程序：下載這個S7_200無線PPI程序(P0-19.2k）.mwp程序到S7-200中。

四、成功案例

易覺汽車科技（上海）有限公司，2016年，生產線200PLC無線監控

貴陽華控科技有限責任公司　，2016年，中鋁貴州分公司動力廠PLC200遠程監控

衡水老白干酒業公司，2016年，水溫信號經過PLC200采集無線傳到車間控制室

湖北勁牌酒業有限公司 ，2015年，廠內智能儀表無線抄表

盤錦遼河熱能設備廠 ,2011-2015年，發電機組PLC控制器與觸摸屏無線通訊

上海英集斯自動化技術有限公司，2007-2015年，碼頭機器人無線系統

齊齊哈爾鐵路設備有限公司，2008-2015年，鐵路信號系統無線故障監測

中央儲備糧余姚直屬庫，2009年，糧情系統無線監測

西安思坦儀器股份有限公司，2012年，石油儀器無線集中式監測

中鐵隧道集團有限公司洛陽科學技術研究所，2013年，隧道施工機械無線監測

中煙摩迪（江門）紙業有限公司，2013-2015年，造紙?jiān)O(shè)備無線監測系統

中國電子科技集團公司第二十研究所，2013年，軍工設備生產檢驗系統

常德施耐德電氣有限公司，2014年，施耐德PLC無線通訊

長沙搏強電氣科技有限公司，2014年，高速公路服務站PLC無線上水系統

廊坊凱博建設機械科技有限公司，2014年，塔吊系統安全無線監測

江蘇金冠立體停車系統工程有限公司，2014年，歐姆龍PLC的無線通訊系統

青島旭煜船舶工程技術有限公司，2014年，造船設備PLC無線通信監測系統

北京中天油石油天然氣科技有限公司，2015年，西門子PLC無線通信

石家莊德眾制藥裝備有限公司，2013-2015年，制藥設備生產線PLC無線通訊系統

鄭州大方預應力有限公司，2014-2015年，橋梁監測設備PLC無線通訊

西安西航集團航空航天地面設備有限公司，2015年，機場飛機維修機庫門PLC自動控制

五、本方案附件

(1)　西門子觸摸屏SMART700-V3無線通訊程序

(2)　PLC測試程序S7_200無線PPI程序(P0-19.2k）.mwp

(3)　西門子Smart觸摸屏與S7_200 的無線通訊實例.pdf

(4)　西門子專用無線數據終端DTD434M使用說明.pdf
